Трансформаторная подстанция 10/0,4 кВ в модульном здании для ГК «Плайтерра»

Трансформаторная подстанция 10/0,4 кВ в модульном здании для ГК «Плайтерра»

Специалисты «Таврида Энерго Строй» спроектировали, смонтировали и наладили КТПМ для электроснабжения технологического оборудования на производстве ГК «Плайтерра». Группа Компаний «Плайтерра» является одним из самых надежных и опытных производителей фанеры в России.

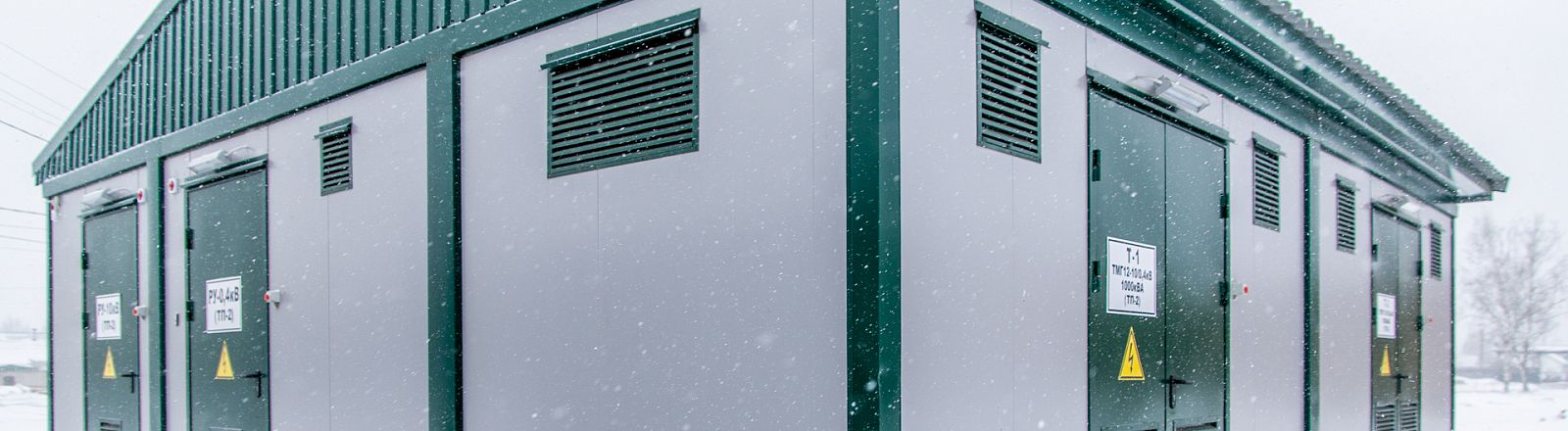

Подстанция в модульном здании является оптимальным решением, когда объект необходимо построить в сжатые сроки и с применением компактной планировки. Здание подстанции площадью 80 м2 скомпоновано из трех отдельных модулей, размер которых не превышает допустимые транспортные габариты.
Специалисты собрали здание на объекте в кратчайшие сроки благодаря высокой заводской готовности модулей и детальной проработке конструкции на этапе проектирования. Все помещения подстанции оборудованы системами освещения, отопления, вентиляции и охранно-пожарной сигнализации. Здание имеет высокую степень гидро и теплоизоляции за счет применения технологичных материалов.

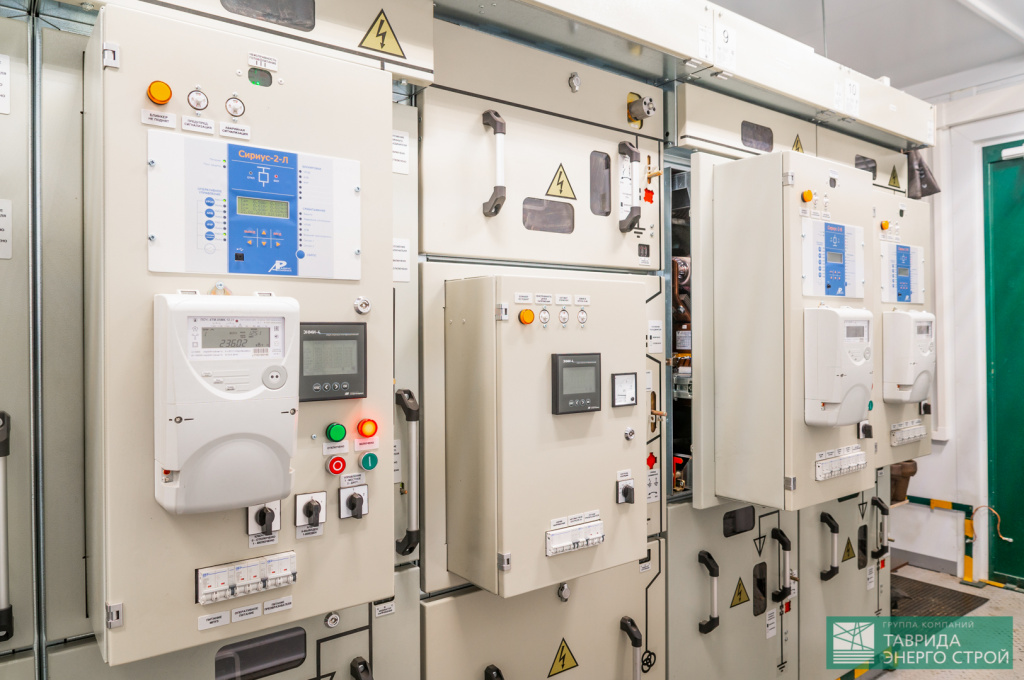

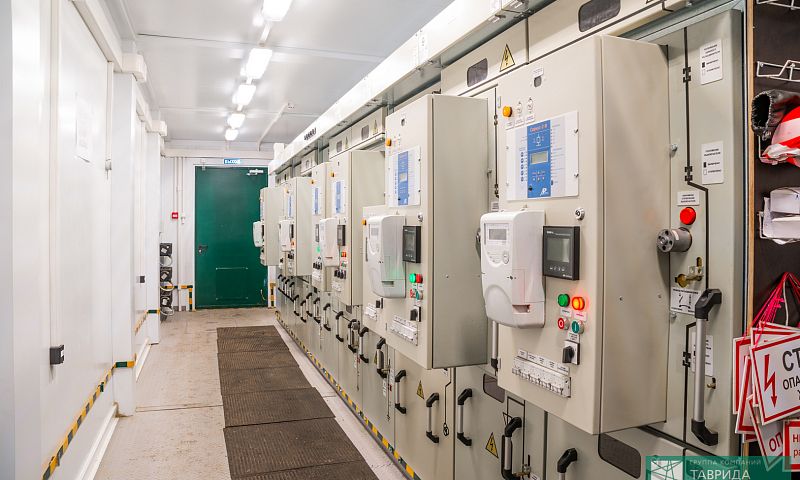

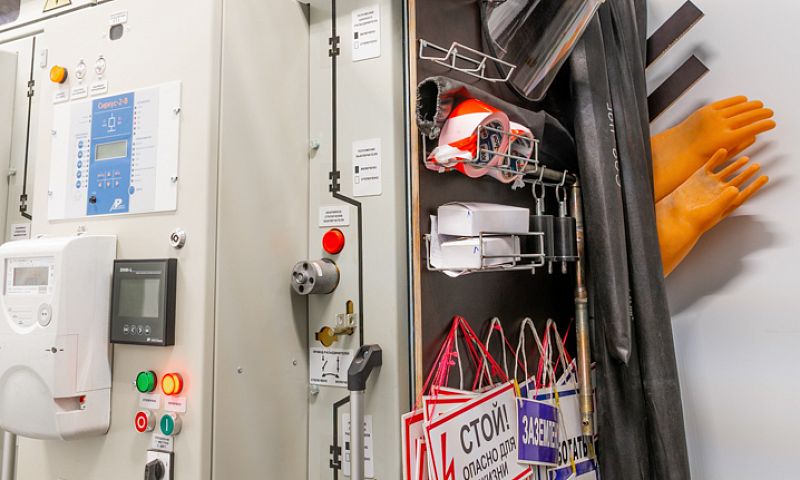

Высоковольтное распределительное устройство 10 кВ состоит из современных камер КСО «Новация». В ячейках этого типа вакуумные выключатели, трансформаторы тока и напряжения, шинный и линейный разъединители располагаются на выдвижном моноблоке. Также в помещении ЗРУ 10 кВ размещена система оперативного тока подстанции, включая шкаф ШОТ с батареями аккумуляторов.

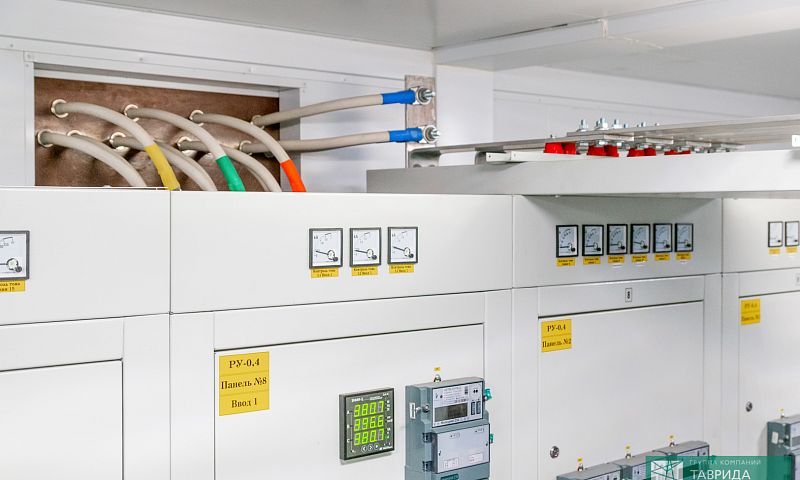

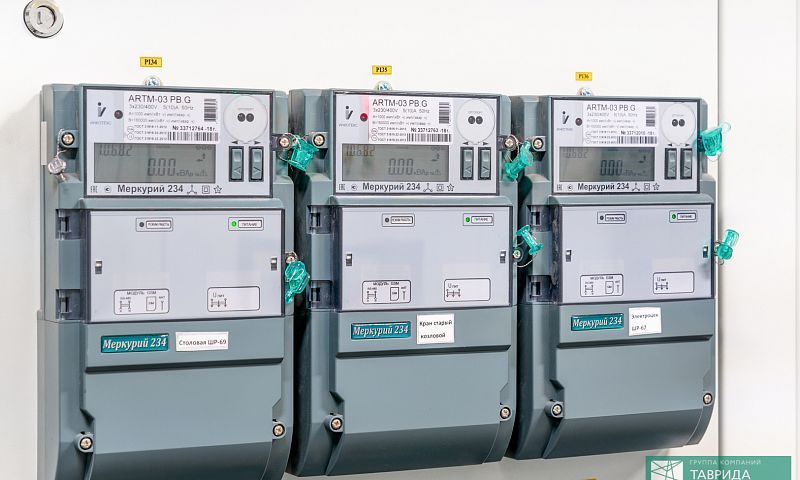

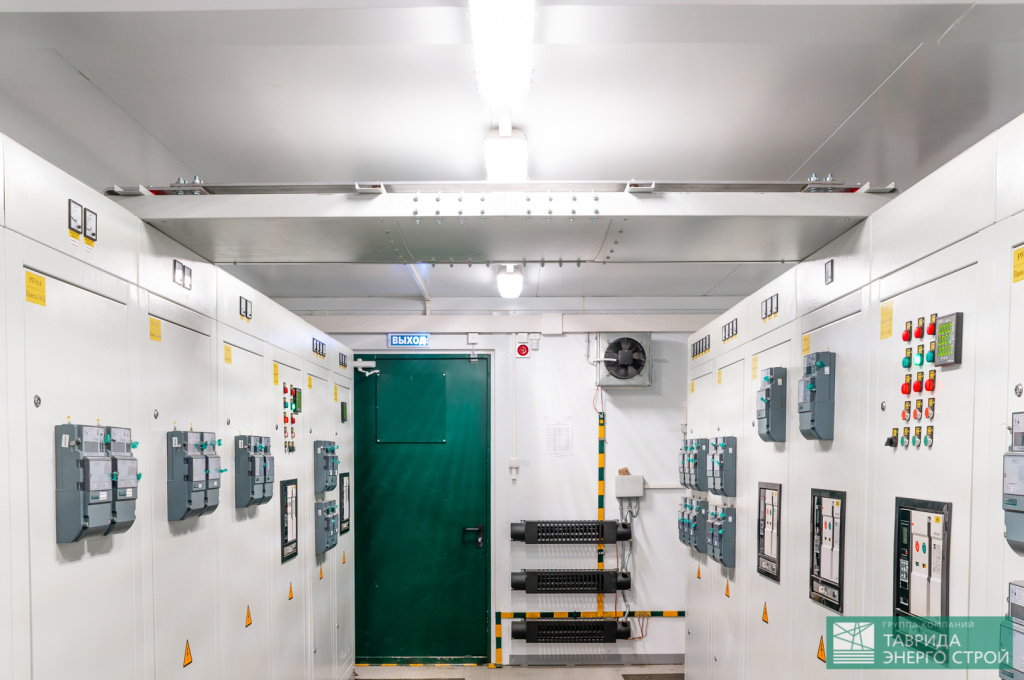

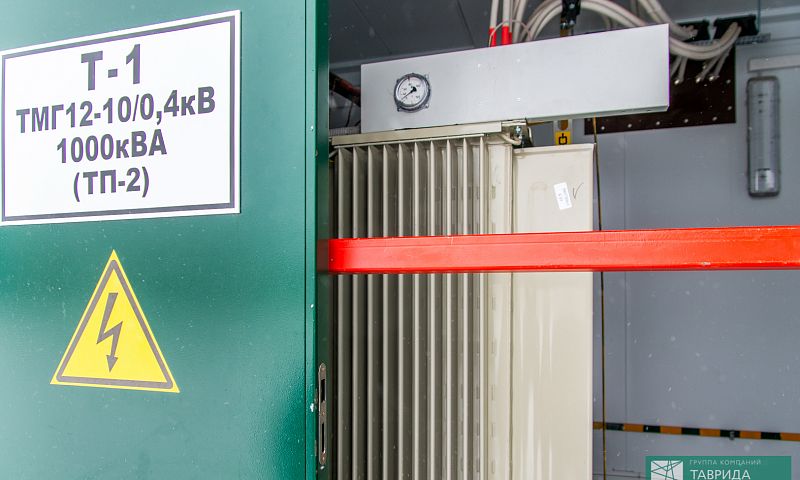

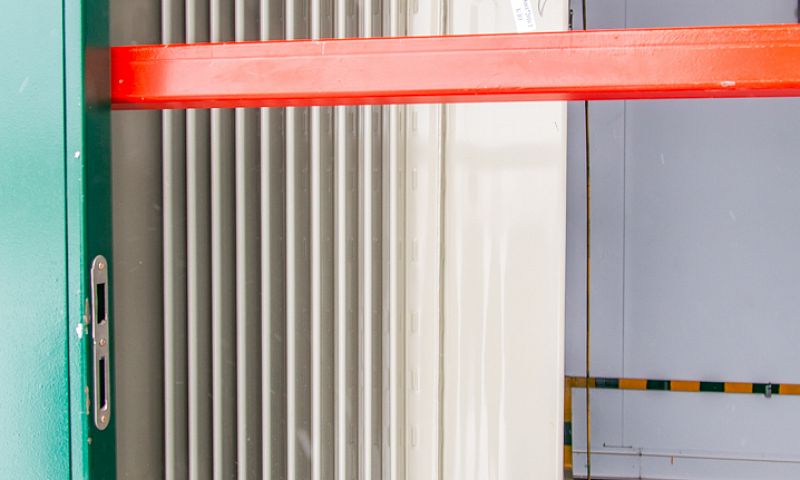

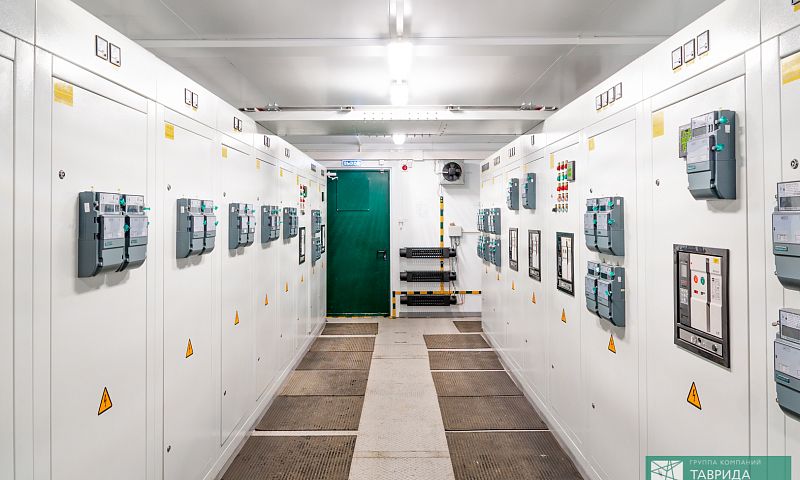

Кроме того в КТПМ установлены силовые масляные трансформаторы 10/0,4 кВ мощностью 1000 кВА каждый и панели РУНН 0,4 кВ с современными автоматическими выключателями и учетом электроэнергии.
